半导体制造设备高精度定位
客户痛点
光刻与检测工序需在微米乃至纳米级精度下长时间保持运动稳定,任何微振动都会影响成像质量与良率。
解决方案
采用 THK SHS 系列超高刚性导轨,配合精密预压滑块并优化安装基面刚性与平行度。
应用成效
重复定位精度稳定在微米级,长时间运行温升与振动波动可控,满足精密定位工况。

主流THK直线导轨系列的尺寸、精度与载荷参数一览
| 系列 | 结构特点 | 公称尺寸 | 精度等级 | 预压等级 | 基本额定动载荷(参考) | 典型应用 |
|---|---|---|---|---|---|---|
| HSR | 四方向等载荷型 | 8–65 mm | 普通/高级/精密/超精密 | 微/轻/中预压 | 约 2.9–150 kN | 机床、自动化、重载设备 |

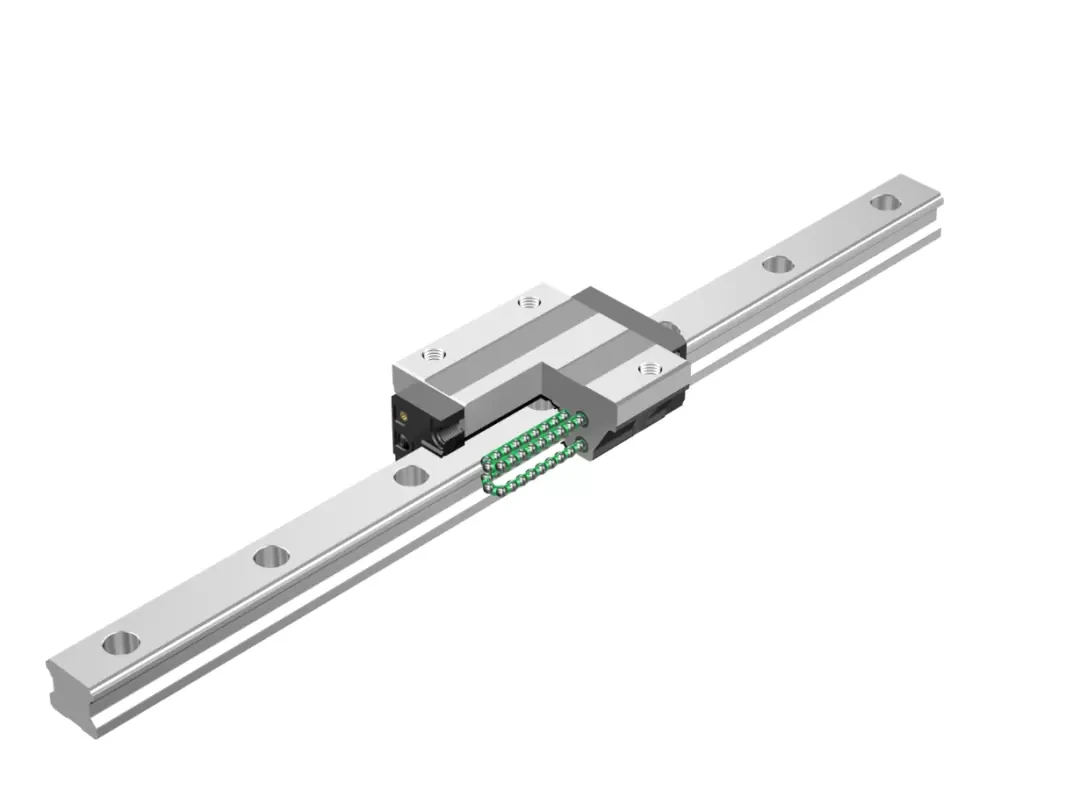

| SSR | 小型轻量型 | 15–35 mm | 普通/高级/精密 | 微/轻预压 | 约 10–40 kN | 小型设备、精密仪器 |

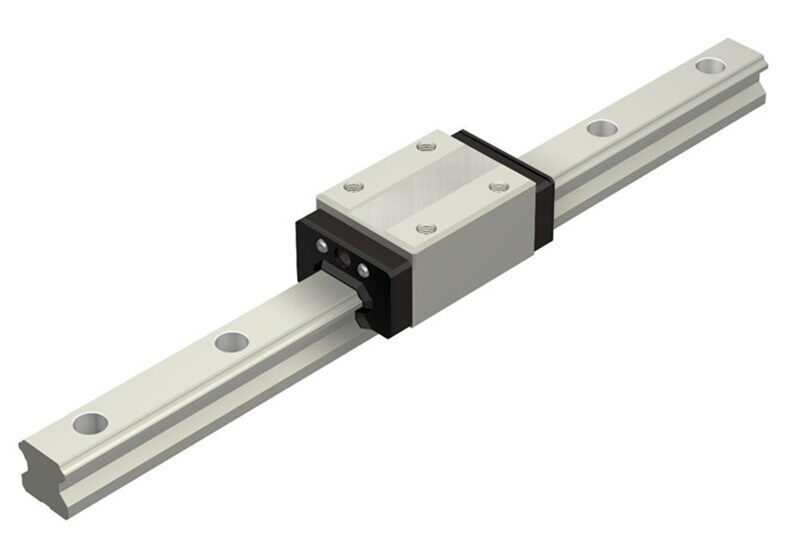

| SHS | 超高刚性型 | 15–45 mm | 高级/精密/超精密 | 轻/中预压 | 约 14–80 kN | 半导体、机床、桁架机械手 |

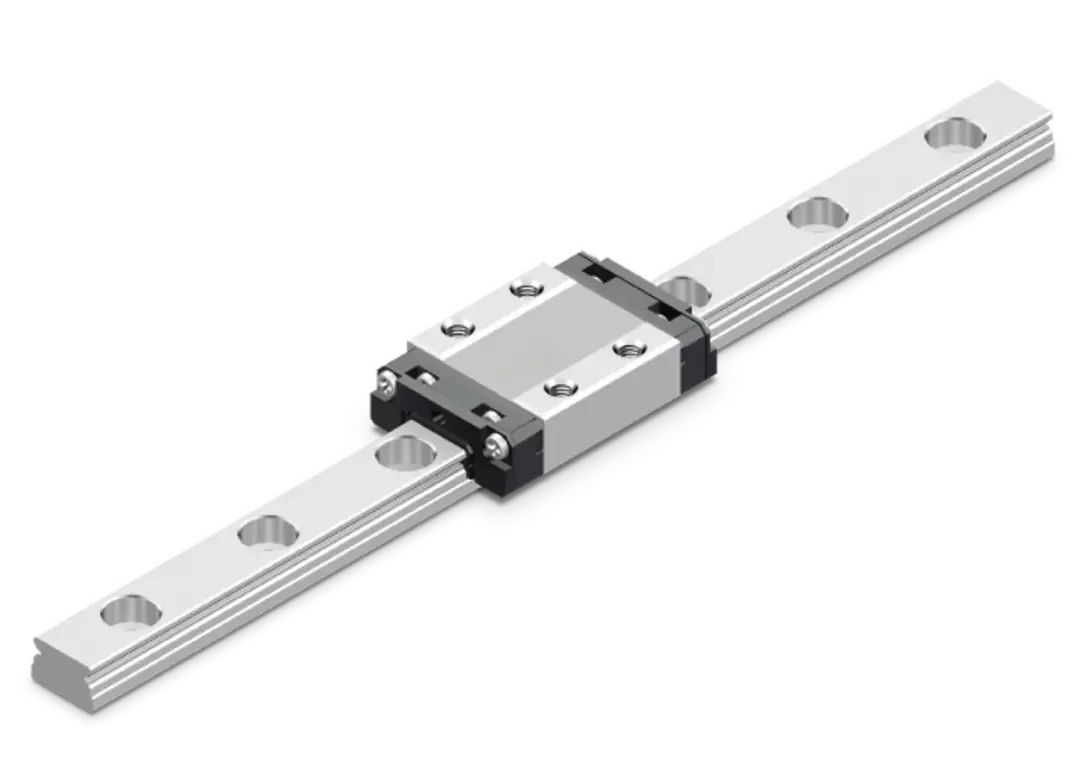

| SRS | 微型自调心型 | 5–20 mm | 普通/高级/精密 | 微预压 | 约 1–8 kN | 精密仪器、轻载高速 |
本页参数整理自 THK 官方产品综合样本与技术资料,覆盖直线导轨、滑块、滚珠丝杠等系列。
各系列精度等级划分参照 JIS B 1192(直线滚动导轨)相关规定,具体数值以对应型号官方规格为准。
额定载荷、精度与尺寸随型号、预压及安装方式变化,正式选型请以官方规格书与实测数据为准。
注:表中为常见系列典型参数,具体型号的额定载荷、尺寸与精度等级以 THK 官方样本及实际选型确认为准,可联系我们获取对应型号的详细规格书。
见证THK产品在高端制造领域的应用成效
光刻与检测工序需在微米乃至纳米级精度下长时间保持运动稳定,任何微振动都会影响成像质量与良率。
采用 THK SHS 系列超高刚性导轨,配合精密预压滑块并优化安装基面刚性与平行度。
重复定位精度稳定在微米级,长时间运行温升与振动波动可控,满足精密定位工况。

关节空间受限,传动部件需同时满足体积小、重量轻并能承受多方向复合载荷。
选用 THK CRW 系列交叉滚子导轨,在紧凑结构内实现多方向高刚性支撑。
关节在紧凑结构下保持高刚性承载,运动重复性与轨迹精度满足协作作业要求。

高速重载切削下振动明显,影响工件表面质量,且长期运行后精度保持性下降。
应用 THK HSR 系列高速导轨,搭配高刚性滑块与合理预压调整。
有效抑制切削振动,工件表面质量提升,直线度与定位精度长期稳定。
注:以上成效为THK导轨在典型工况下的工程应用归纳,实际定位精度、振动与表面质量随设备结构、安装方式与运行工况不同而变化,具体数据以项目实测结果与THK官方样本为准。
